Sezione lavorazioni meccaniche

Tutti i prodotti per le vostre lavorazioni di fresatura.



La fresatura è una lavorazione per asportazione di materiale che consente di ottenere una vasta gamma di superfici (piani, scanalature, spallamenti, ecc.) mediante l'azione di un utensile pluritagliente a geometria definita. I principali parametri di lavoro della fresatura sono la velocità di taglio, da cui si ricava la velocità di rotazione della fresa, e l'avanzamento del pezzo. Per poter realizzare il pezzo finito è necessario che questo possa essere inscritto nel pezzo di partenza da cui verrà asportato il sovrametallo.

  • Antivibranti di alta qualità

    Antivibranti di alta qualità

    Prolunghe per le vostre lavorazioni di altissima qualita'
  • I migliori materiali

    I migliori materiali

    I migliori materiali per garantirvi le migliori performance
  • Controlli di qualita' di alto livello

    Controlli di qualita' di alto livello

    Tutti i prodotti vengono verificati singolarmente per garantire il totale rispetto delle tolleranze

I moderni utensili per asportazione di truciolo consentono di operare con grandi velocità di taglio ed

avanzamenti; questo comporta un aumento delle sollecitazioni sui corpi fresa che, pur se costruiti con

acciai di buona elasticità, hanno scarse proprietà antivibranti.

L'idea innovativa per risolvere il problema e per rispondere alle nuove esigenze produttive è quella di

dividere in due il corpo fresa mediante:

- una testina modulare porta inserti (refrigerata);

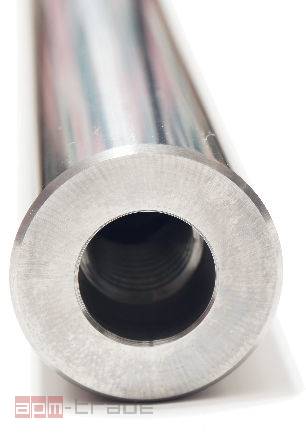

- uno stelo integrale refrigerato, filettato, senza saldature, costruito

interamente in metallo duro.

Questo materiale ha un alto peso specifico, elevata rigidità e basso coefficiente di dilatazione termica.

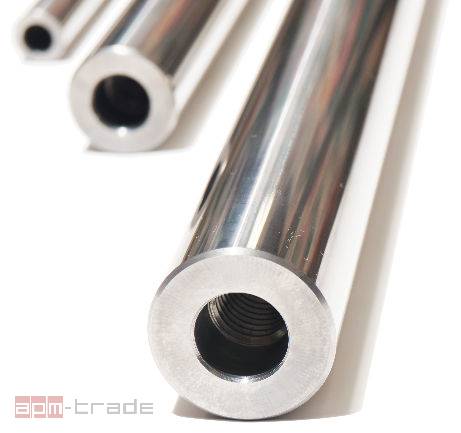

L’utilizzo delle prolunghe speciali APM-TRADE elimina le

vibrazioni durante le lavorazioni meccaniche (fresatura,

filettatura, alesatura, etc.); riducendo i tempi di lavorazione,

aumentando la durata degli utensili e migliorando la finitura

delle superfici.

Le prolunghe danno ottimi risultati anche se impiegate con sbalzi ridotti (1,5xD-3xD).

L’altissima qualità e precisione costruttiva (tolleranza sul Ø h6) le rende utilizzabili con mandrini a

calettamento termico, forte serraggio e tradizionali con pinze.

Nella gamma dei nostri prodotti troverete anche le testine filettate modulari per fresatura, compatibili con

gli inserti dei principali costruttori (Dijet, Hitachi, Iscar, Impero-Dormer-Pramet, Korloy, Kyocera, Mitsubishi,

Sandvik, Seco, Sumitomo, Taegutec,

Disponibili nelle seguenti misure:

CODICE.

d

L

M

D

APM08-100M4

8

100

M4

4,5

APM08-150M4

8

150

M4

4,5

APM10-100M5

10

100

M5

4,5

APM10-150M5

10

150

M5

4,5

APM10-100M6

10

100

M6

6,5

APM10-150M6

10

150

M6

6,5

APM11-100M6

11

100

M6

6,5

APM11-150M6

11

150

M6

6,5

APM12-100M6

12

100

M6

6,5

APM12-150M6

12

150

M6

6,5

APM12-200M6

12

200

M6

6,5

APM14-150M8

14

150

M8

8,5

APM15-100M8

15

100

M8

8,5

APM15-150M8

15

150

M8

8,5

APM15-200M8

15

200

M8

8,5

APM16-100M8

16

100

M8

8,5

APM16-150M8

16

150

M8

8,5

APM16-200M8

16

200

M8

8,5

APM16-250M8

16

250

M8

8,5

APM16-300M8

16

300

M8

8,5

APM16-350M8

16

350

M8

8,5

APM19-100M10

19

100

M10

10,5

APM19-150M10

19

150

M10

10,5

APM19-200M10

19

200

M10

10,5

APM19-250M10

19

250

M10

10,5

APM19-300M10

19

300

M10

10,5

APM20-100M10

20

100

M10

10,5

APM20-150M10

20

150

M10

10,5

APM20-200M10

20

200

M10

10,5

APM20-210M10

20

210

M10

10,5

APM20-250M10

20

250

M10

10,5

APM20-270M10

20

270

M10

10,5

APM20-300M10

20

300

M10

10,5

APM20-350M10

20

350

M10

10,5

APM20-400M10

20

400

M10

10,5

APM24-150M12

24

150

M12

12,5

APM24-200M12

24

200

M12

12,5

APM24-300M12

24

300

M12

12,5

APM24-250M12

24

250

M12

12,5

APM25-100M12

25

100

M12

12,5

APM25-150M12

25

150

M12

12,5

APM25-200M12

25

200

M12

12,5

APM25-210M12

25

210

M12

12,5

APM25-250M12

25

250

M12

12,5

APM25-270M12

25

270

M12

12,5

APM25-300M12

25

300

M12

12,5

APM25-315M12

25

315

M12

12,5

APM25-350M12

25

350

M12

12,5

APM25-400M12

25

400

M12

12,5

APM32-150M16

32

150

M16

17

APM32-160M16

32

160

M16

17

APM32-200M16

32

200

M16

17

APM32-220M16

32

220

M16

17

APM32-250M16

32

250

M16

17

APM32-260M16

32

260

M16

17

APM32-300M16

32

300

M16

17

APM32-310M16

32

310

M16

17

APM32-350M16

32

350

M16

17

APM32-360M16

32

360

M16

17

APM32-400M16

32

400

M16

17

APM32-450M16

32

450

M16

17

Tutte le misure sono espresse in millimetri.

*A richiesta e' possibile ottenere la quotazione per steli di dimensioni speciali, anche con scarico conico o cilindrico.

Inserti per tutte le vostre lavorazioni di fresatura.



Attualmente la categoria è in fase di allestimento, ci scusiamo per il disagio.

Frese integrali per le vostre lavorazioni.



Attualmente la categoria è in fase di allestimento, ci scusiamo per il disagio.

Mandrini per la fresatura per le vostre lavorazioni.



Attualmente la categoria è in fase di allestimento, ci scusiamo per il disagio.

COME MIGLIORARE LE PERFORMANCE DI TAGLIO

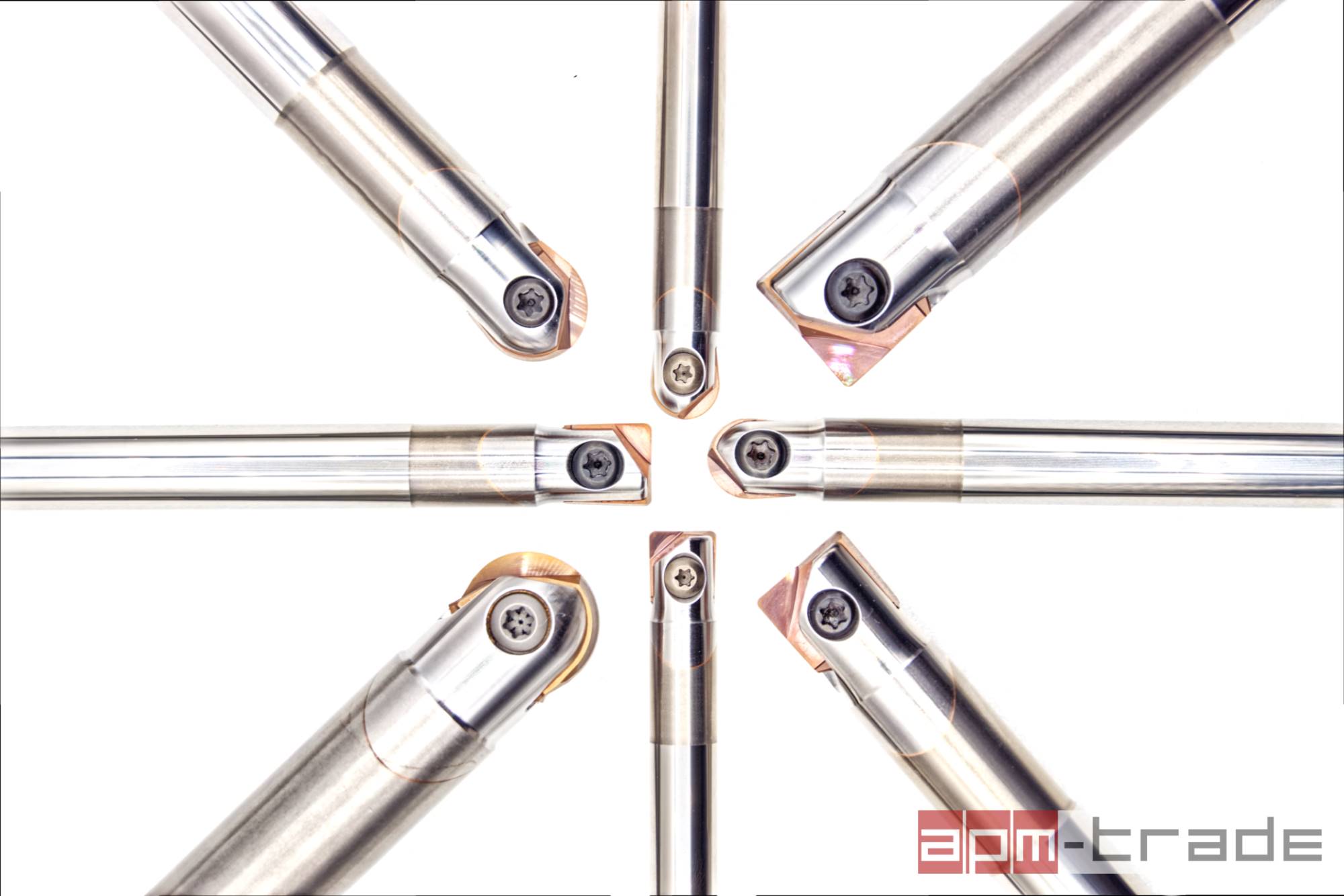

Abbiamo sviluppato una gamma di speciali frese mono inserto costruite con metalli duri di qualità ed accurate lavorazioni. Garantiscono una netta riduzione delle vibrazioni ed un accoppiamento preciso e stabile con gli inserti. Le prestazioni di taglio ottenibili in fresatura sono paragonabili a quelle degli utensili integrali in metallo duro, con elevati livelli di finitura, diminuzione dei tempi di lavorazione ed aumento della durata dei taglienti. Sono idonee all’utilizzo con mandrini a calettamento termico, forte serraggio e tradizionali con pinze.


Compatibili con inserti Araf, Dijet, Hitachi, Impero-Dormer-Pramet, Korloy, Mitsubishi, OSG, Sandvik, Walter, LMT Kieninger, etc. Tutti i loghi e marchi presenti sono di proprietà dei rispettivi licenziatari.

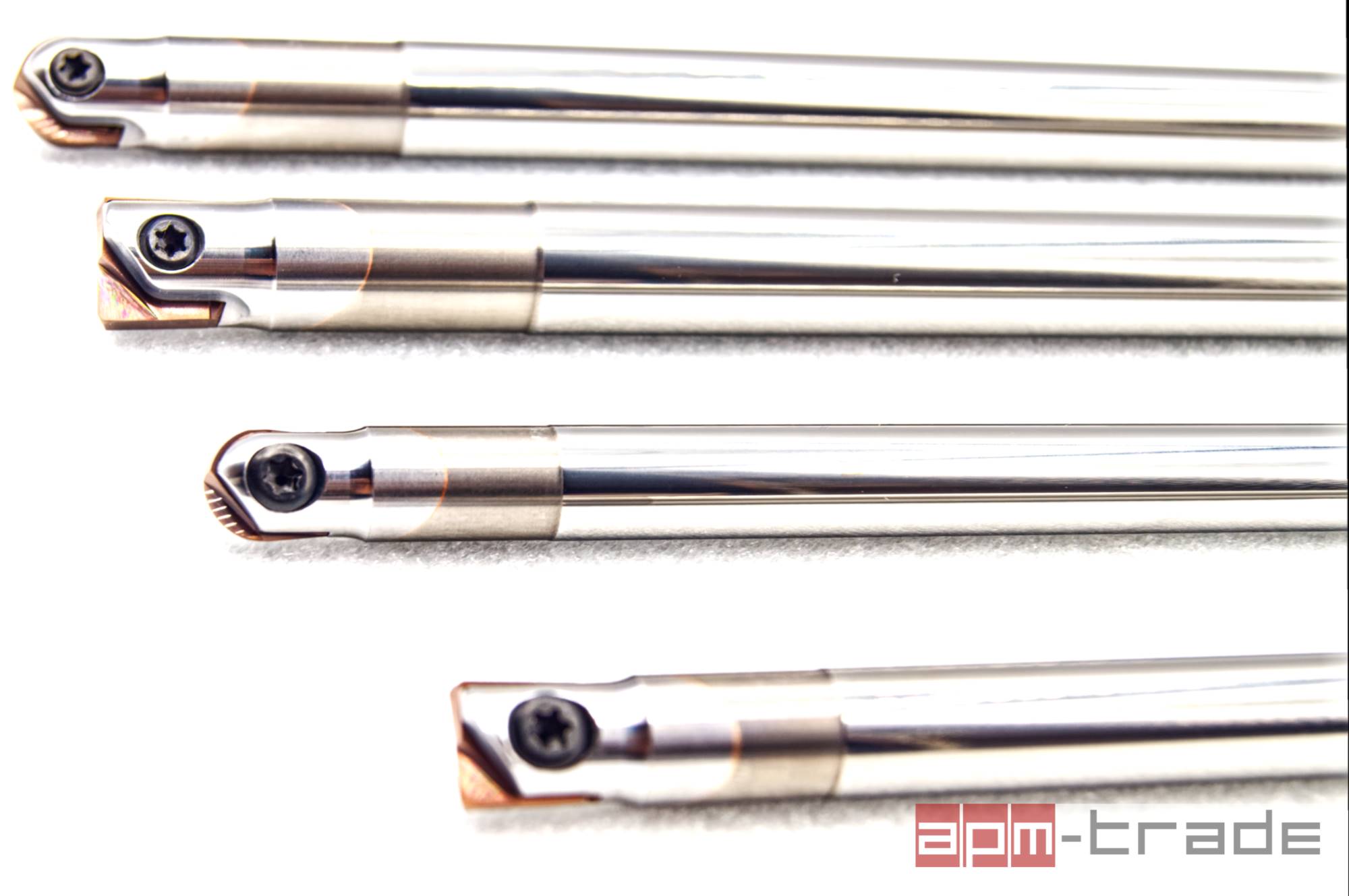

CORPI FRESA IN METALLO DURO SEMISFERICI



STELI SEMISFERICI PER INSERTI ZPFG ZCFW

CODICE

D

R

L1

L

d h6

vite

torx

HM-ABPF 08X25X135L

8

4

25

135

8

H08

T8

HM-ABPF 10X30X150L

10

5

30

150

10

H10

T10

HM-ABPF 10X30X200L

10

5

30

200

10

H10

T10

HM-ABPF 12X35X165L

12

6

35

165

12

H12

T20

HM-ABPF 12X35X200L

12

6

35

200

12

H12

T20

HM-ABPF 16X50X200L

16

8

50

200

16

H16

T20

HM-ABPF 16X50X250L

16

8

50

250

16

H16

T20

HM-ABPF 20X70X220L

20

10

70

220

20

H20

T25

HM-ABPF 20X70X250L

20

10

70

250

20

H20

T25

HM-ABPF 20X70X300L

20

10

70

300

20

H20

T25

HM-ABPF 25X100X200L

25

12,5

100

200

25

H25

T30

HM-ABPF 25X100X250L

25

12,5

100

250

25

H25

T30

HM-ABPF 25X100X300L

25

12,5

100

300

20

H25

T30

HM-ABPF 30X100X250L

30

15

100

250

32

H30

T30

HM-ABPF 30X100X300L

30

15

100

300

32

H30

T30

STELI SEMISFERICI PER INSERTI PPH PPHT BNM RNM SRFT SUFT PFB PFR LBH LBS R216F

CODICE

D

R

L1

L

d h6

vite

torx

HM-PPH 8X25X135L

8

4

25

135

8

A08

T7

HM-PPH 10X30X150L

10

5

30

150

10

A10

T8

HM-PPH 10X30X200L

10

5

30

200

10

A10

T8

HM-PPH 12X35X165L

12

6

35

165

12

A12

T10

HM-PPH 12X35X200L

12

6

35

200

12

A12

T10

HM-PPH 16X50X200L

16

8

50

200

16

A16

T15

HM-PPH 16X50X250L

16

8

50

250

16

A16

T15

HM-PPH 20X70X220L

20

10

70

220

20

A20

T20

HM-PPH 20X70X250L

20

10

70

250

20

A20

T20

HM-PPH 20X70X300L

20

10

70

300

20

A20

T20

HM-PPH 25X100X200L

25

12,5

100

200

25

A25

T30

HM-PPH 25X100X250L

25

12,5

100

250

25

A25

T30

HM-PPH 25X100X300L

25

12,5

100

300

20

A25

T30

HM-PPH 30X100X250L

30

15

100

250

32

A30

T40

HM-PPH 30X100X300L

30

15

100

300

32

A30

T40

HM-PPH 30X100X350L

30

15

100

350

32

A30

T40

HM-PPH 30X100X400L

30

15

100

400

32

A30

T40

STELI SEMISFERICI PER INSERTI WPR WPB P3200 LC RC

CODICE

D

R

L1

L

d h6

vite

torx

HM-WPR 8X25X135L

8

4

25

135

8

K08

T8

HM-WPR 10X30X150L

10

5

30

150

10

K10

T15

HM-WPR 10X30X200L

10

5

30

200

10

K10

T15

HM-WPR 12X35X165L

12

6

35

165

12

K12

T20

HM-WPR 12X35X200L

12

6

35

200

12

K12

T20

HM-WPR 16X50X200L

16

8

50

200

16

K16

T20

HM-WPR 16X50X250L

16

8

50

250

16

K16

T20

HM-WPR 20X70X220L

20

10

70

220

20

K20

T20

HM-WPR 20X70X250L

20

10

70

250

20

K20

T20

HM-WPR 20X70X300L

20

10

70

300

20

K20

T20

HM-WPR 25X100X200L

25

12,5

100

200

25

K25

T20

HM-WPR 25X100X250L

25

12,5

100

250

25

K25

T20

HM-WPR 25X100X300L

25

12,5

100

300

20

K25

T20

HM-WPR 32X100X250L

32

16

100

250

32

K30

T30

HM-WPR 32X100X300L

32

16

100

300

32

K30

T30

HM-WPR 32X100X350L

32

16

100

350

32

K30

T30

HM-WPR 32X100X400L

32

16

100

400

32

K30

T30


CORPI FRESA IN METALLO DURO TORICI




STELI TORICI PER INSERTI ZCFW

CODICE

D

L1

L

d h6

vite

torx

HM-ARPF 08X25X135L

8

25

135

8

H08

T8

HM-ARPF 10X30X150L

10

30

150

10

H10

T10

HM-ARPF 10X30X200L

10

30

200

10

H10

T10

HM-ARPF 12X35X165L

12

35

165

12

H12

T20

HM-ARPF 12X35X200L

12

35

200

12

H12

T20

HM-ARPF 16X50X200L

16

50

200

16

H16

T20

HM-ARPF 16X50X250L

16

50

250

16

H16

T20

HM-ARPF 20X70X220L

20

70

220

20

H20

T25

HM-ARPF 20X70X250L

20

70

250

20

H20

T25

HM-ARPF 20X70X300L

20

70

300

20

H20

T25

HM-ARPF 25X100X200L

25

100

200

25

H25

T30

HM-ARPF 25X100X250L

25

100

250

25

H25

T30

HM-ARPF 25X100X300L

25

100

300

20

H25

T30

HM-ARPF 30X100X250L

30

100

250

32

H30

T30

HM-ARPF 30X100X300L

30

100

300

32

H30

T30

HM-ARPF 30X100X350L

30

100

350

32

H30

T30

HM-ARPF 30X100X400L

30

100

400

32

H30

T30

STELI TORICI PER INSERTI PPHT RNM SUFT PFR LBS

CODICE

D

L1

L

d h6

vite

torx

HM-PPHT 8X25X135L

8

25

135

8

A08

T7

HM-PPHT 10X30X150L

10

30

150

10

A10

T8

HM-PPHT 10X30X200L

10

30

200

10

A10

T8

HM-PPHT 12X35X165L

12

35

165

12

A12

T10

HM-PPHT 12X35X200L

12

35

200

12

A12

T10

HM-PPHT 16X50X200L

16

50

200

16

A16

T15

HM-PPHT 16X50X250L

16

50

250

16

A16

T15

HM-PPHT 20X70X220L

20

70

220

20

A20

T20

HM-PPHT 20X70X250L

20

70

250

20

A20

T20

HM-PPHT 20X70X300L

20

70

300

20

A20

T20

HM-PPHT 25X100X200L

25

100

200

25

A25

T30

HM-PPHT 25X100X250L

25

100

250

25

A25

T30

HM-PPHT 25X100X300L

25

100

300

20

A25

T30

HM-PPHT 30X100X250L

30

100

250

32

A30

T40

HM-PPHT 30X100X300L

30

100

300

32

A30

T40

HM-PPHT 30X100X350L

30

100

350

32

A30

T40

HM-PPHT 30X100X400L

30

100

400

32

A30

T40

STELI TORICI PER INSERTI WPB LC

CODICE

D

L1

L

d h6

vite

torx

HM-WPB 8X25X135L

8

25

135

8

K08

T8

HM-WPB 10X30X150L

10

30

150

10

K10

T15

HM-WPB 10X30X200L

10

30

200

10

K10

T15

HM-WPB 12X35X165L

12

35

165

12

K12

T20

HM-WPB 12X35X200L

12

35

200

12

K12

T20

HM-WPB 16X50X200L

16

50

200

16

K16

T20

HM-WPB 16X50X250L

16

50

250

16

K16

T20

HM-WPB 20X70X220L

20

70

220

20

K20

T20

HM-WPB 20X70X250L

20

70

250

20

K20

T20

HM-WPB 20X70X300L

20

70

300

20

K20

T20

HM-WPB 25X100X200L

25

100

200

25

K25

T20

HM-WPB 25X100X250L

25

100

250

25

K25

T20

HM-WPB 25X100X300L

25

100

300

20

K25

T20

HM-WPB 32X100X250L

32

100

250

32

K30

T30

HM-WPB 32X100X300L

32

100

300

32

K30

T30

HM-WPB 32X100X350L

32

100

350

32

K30

T30

HM-WPB 32X100X400L

32

100

400

32

K30

T30

DISPONIBILI SU RICHIESTA CORPI REFRIGERATI CON DIAMETRI E SCARICHI SPECIALI





Tutti i prodotti per le vostre lavorazioni di tornitura.



La tornitura è un processo di produzione industriale ottenuta per asportazione di truciolo. La tornitura viene definita da un moto rotatorio del pezzo e un moto per lo più rettilineo dell'utensile (nella fresatura e nella foratura l'utensile possiede invece un moto rotatorio). Il tagliente dell'utensile penetra nel materiale del pezzo e ne stacca la parte in eccesso (sovrametallo) formando così un truciolo. La macchina utensile usata per la tornitura è il tornio.

La tornitura viene utilizzata ampiamente nella lavorazione di metalli, ma anche per legno e pietra. Gli aspetti descritti nel seguito si riferiscono soprattutto alla realizzazione di pezzi in metallo.



Attualmente la categoria è in fase di allestimento, ci scusiamo per il disagio.

Tutti i prodotti per le vostre lavorazioni di foratura.





  • Qualita dei materiali per le migliori finiture

    Qualita dei materiali per le migliori finiture

    Punte a spada per le vostre lavorazioni di altissima qualita'
  • I migliori materiali

    I migliori materiali

    I migliori materiali per garantirvi le migliori performance
  • Controlli di qualita' di alto livello

    Controlli di qualita' di alto livello

    Tutti i prodotti vengono verificati singolarmente per garantire il totale rispetto delle tolleranze

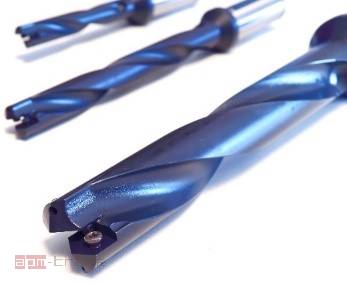

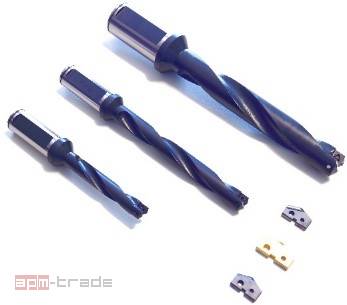

SPADE DRILL è un sistema di foratura a cuspidi intercambiabili tra i

più diffusi al mondo; utilizzato su centri di lavoro, torni e trapani

radiali. L'idea innovativa è stata quella di scomporre la punta

tradizionale di foratura in due parti: il corpo punta refrigerato ed una

cuspide velocemente sostituibile.

SPADE DRILL permette di migliorare notevolmente le prestazioni di

taglio diminuendo i tempi di lavorazione e la durata degli utensili

rispetto ai sistemi convenzionali di foratura. SPADE DRILL copre un

esteso range di foratura dal Ø 9,50 al Ø 114,00 mm (con soli 14 corpi

utensile) ed ha lunghezze utili da 1,5xD a 30xD.

I corpi punta hanno fori di refrigerazione ottimizzati per una perfetta evacuazione dei trucioli ed un

efficace raffreddamento della zona di taglio; sono disponibili con attacchi Weldon e cono Morse

(utilizzabili con anelli o mandrini adduttori del refrigerante).Gli inserti prodotti con speciali miscele di

polveri al cobalto, sono interamente rettificati per un perfetto accoppiamento con la punta (ridotto runout).

Sinterizzati in HSS-PM M48 con affilatura autocentrante, rompitruciolo ed innovativo rivestimento

consentono prestazioni di taglio, durata e livelli di finitura elevati. Sono ordinabili cuspidi speciali, con

differenti dimensioni, leghe di costruzione, affilature e rivestimenti. SPADE DRILL è perfettamente

intercambiabile con il sistema AMEC T-A®. Tutti i loghi ed i marchi presenti sono di proprietà dei rispettivi

licenziatari.



Le nostre punte a a cuspide intercambiabile per le vostre lavorazioni meccaniche.

Disponibili nelle seguenti misure:

CODICE.

d Ø

LUNGHEZZA MASSIMA FORO

ATTACCO WELDON

TIPO

130-175-U34D-W20

13-17,5

34,9

20

DRITTA

130-175-U63-W20

13-17,5

63,5

20

ELICOIDALE

130-175-U114-W20

13-17,5

114,3

20

ELICOIDALE

130-175-U177-W20

13-17,5

177,8

20

ELICOIDALE

130-175-U295D-W20

13-17,5

295

20

DRITTA

130-175-U387D-W20

13-17,5

387

20

DRITTA











155-175-U63-W20

15,5-17,5

63,5

20

ELICOIDALE

155-175-U114-W20

15,5-17,5

114,3

20

ELICOIDALE

155-175-U295-W20

15,5-17,5

295

20

ELICOIDALE

155-175-U387-W20

15,5-17,5

387

20

ELICOIDALE





180-240-U66D-W25

18-24

66,7

25

DRITTA

180-240-U117-W25

18-24

117,5

25

ELICOIDALE

180-240-U168-W25

18-24

168,3

25

ELICOIDALE

180-240-U269-W25

18-24

269,9

25

ELICOIDALE

180-240-U457D-W25

18-24

457

25

DRITTA

180-240-U569D-W25

18-24

569

25

DRITTA





250-350-U85D-W32

25-35

85,7

32

DRITTA

250-350-U136-W32

25-35

136,5

32

ELICOIDALE

250-350-U187-W32

25-35

187,3

32

ELICOIDALE

250-350-U288-W32

25-35

288,9

32

ELICOIDALE

250-350-U511D-W32

25-35

511

32

DRITTA

250-350-U692D-W32

25-35

692

32

DRITTA





360-470-U120D-W40

36-47

120,7

40

DRITTA

360-470-U165-W40

36-47

165,1

40

ELICOIDALE

360-470-U209-W40

36-47

209,6

40

ELICOIDALE

360-470-U349D-W40

36-47

349,3

40

DRITTA

360-470-U558D-W40

36-47

558,8

40

DRITTA

360-470-U787D-W40

36-47

787,4

40

DRITTA

Tutte le misure sono espresse in millimetri.

Sinterizzati in HSS-PM M48 con affilatura autocentrante, rompitruciolo ed innovativo rivestimento consentono prestazioni di taglio, durata e livelli di finitura elevati. Sono ordinabili cuspidi speciali, con differenti dimensioni, leghe di costruzione, affilature e rivestimenti.

Tutti i prodotti per le vostre lavorazioni di maschiatura.



Attualmente la categoria è in fase di allestimento, ci scusiamo per il disagio.





Tutti i prodotti per le vostre lavorazioni di elettroerosione, EDM, WEDM.

Attualmente la categoria è in fase di allestimento, ci scusiamo per il disagio.





  • Frese in Metallo Duro per inserti di copiatura
  • Frese in Metallo Duro per inserti di copiatura

Frese in Metallo Duro per inserti di copiatura

Speciali frese mono inserto costruite con metalli duri di qualità ed accurate lavorazioni.

Vedi di più

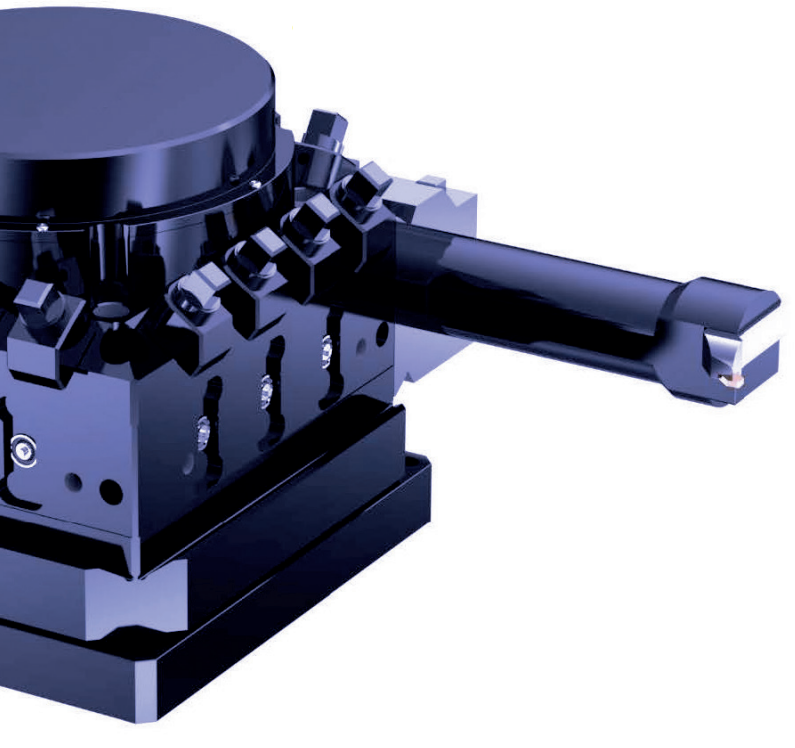

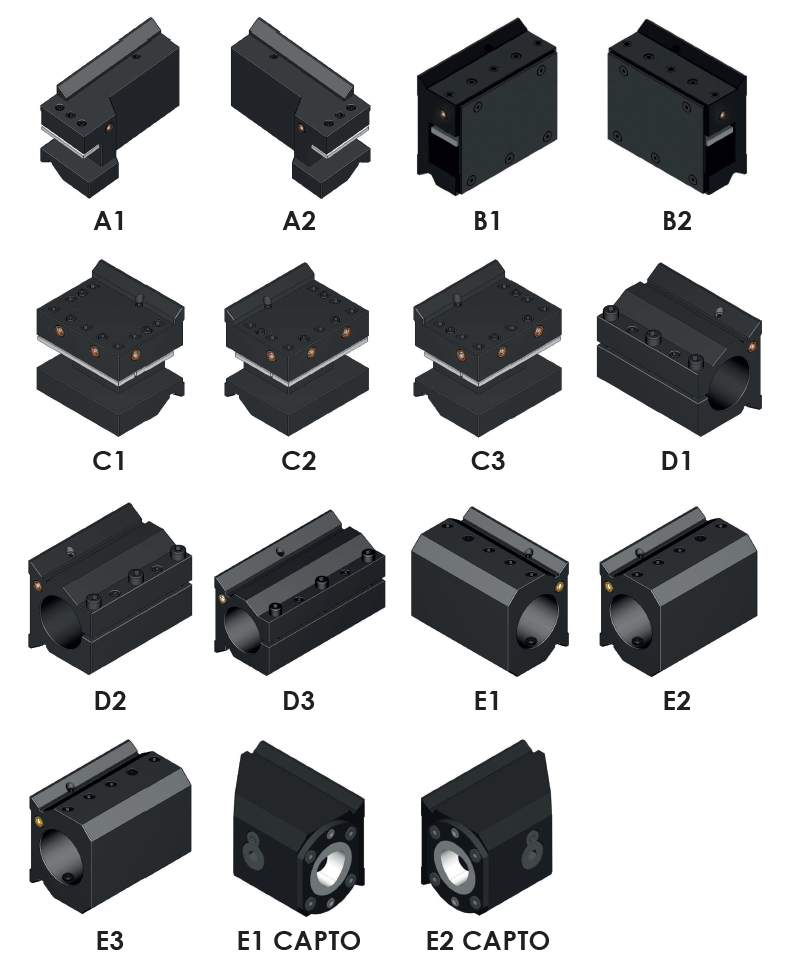

  • Portautensili Prismatici DIN 69881
  • Portautensili Prismatici DIN 69881

Portautensili Prismatici DIN 69881

Portautensili Prismatici DIN 69881 Compatibili Baruffaldi Sauter Duplomatic

Vedi di più

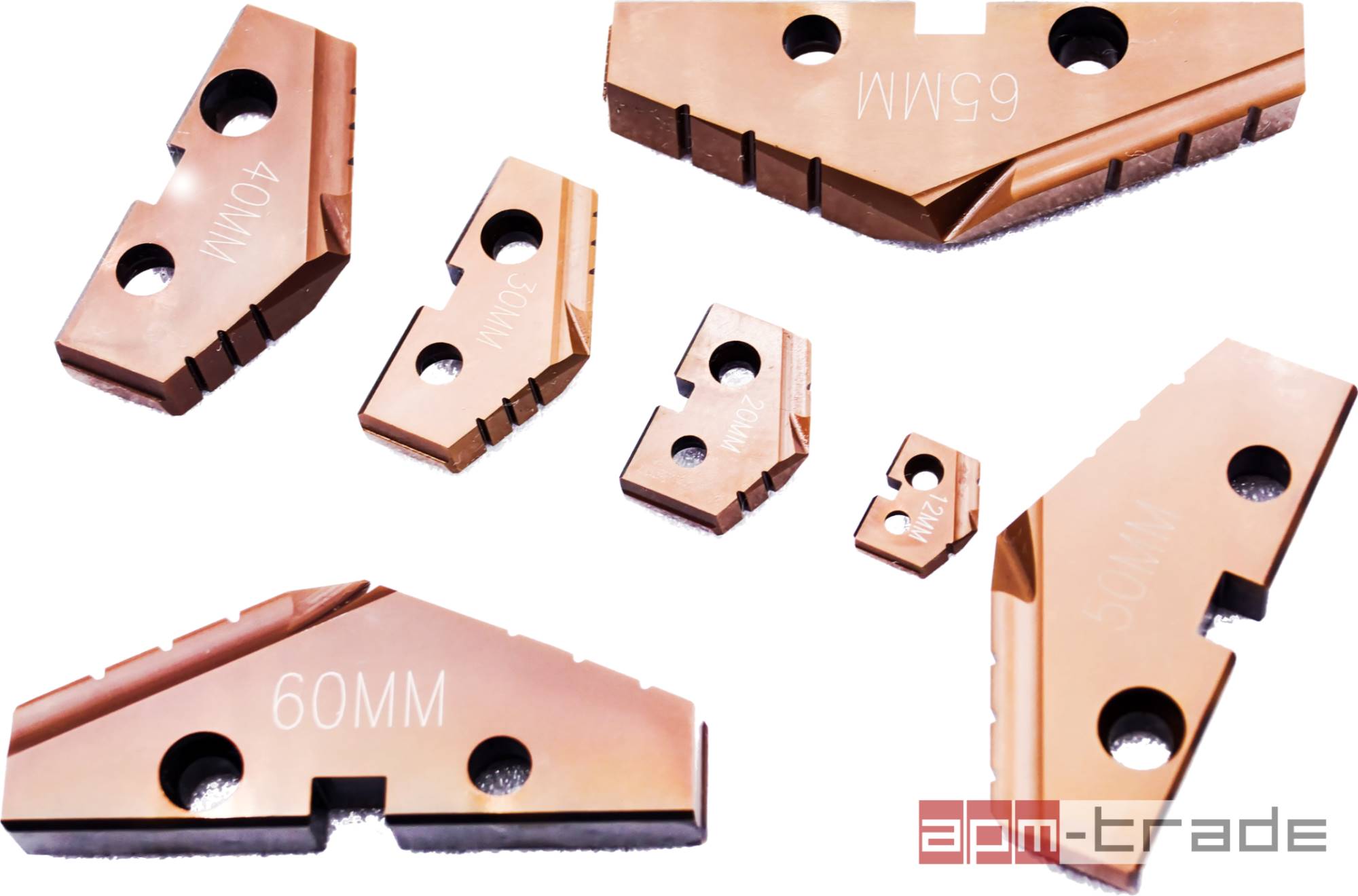

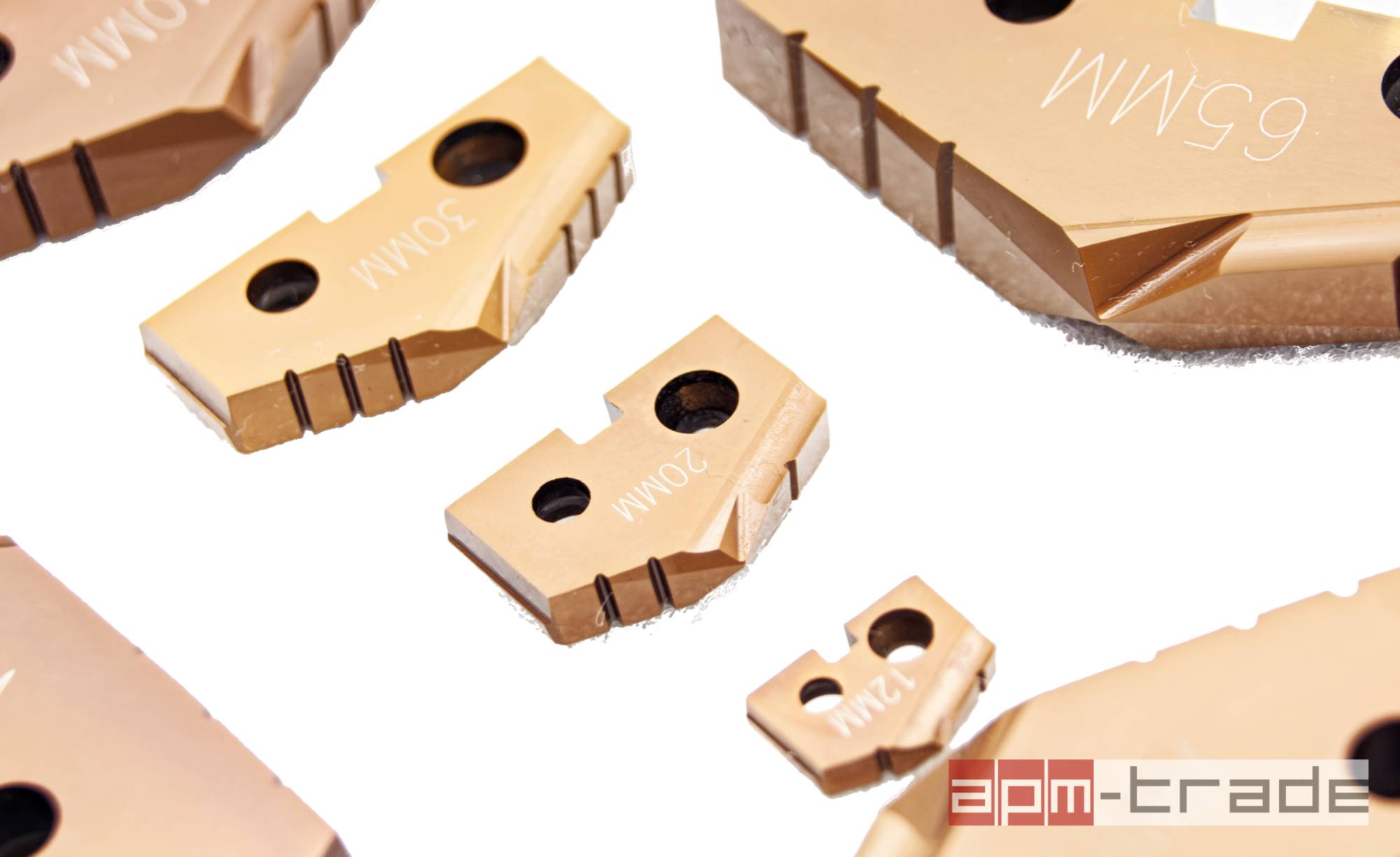

  • Cuspidi Intercambiabili Hss M48 Altin
  • Cuspidi Intercambiabili Hss M48 Altin

Cuspidi Intercambiabili Hss M48 Altin

Sinterizzati in HSS-PM M48 con affilatura autocentrante, rompitruciolo ed innovativo rivestimento consentono prestazioni di taglio, durata e livelli di finitura elevati.

Vedi di più

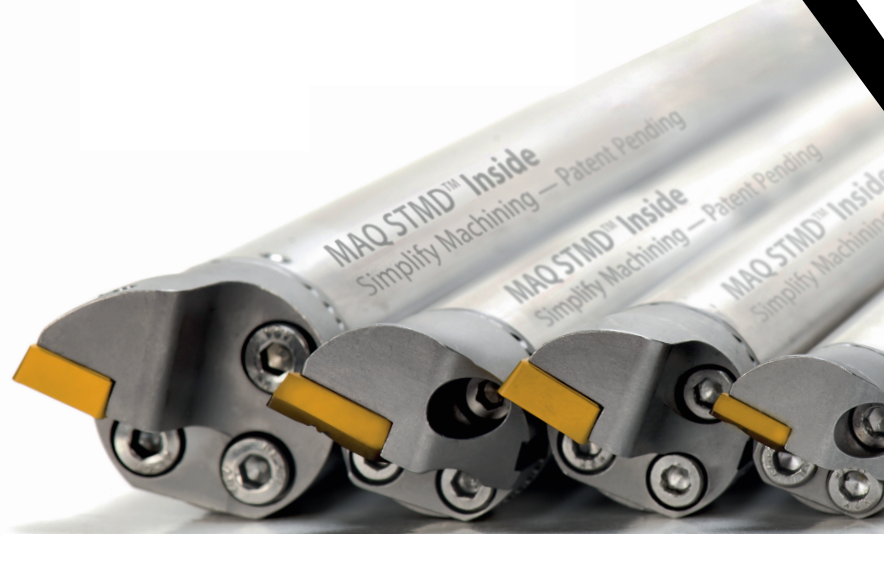

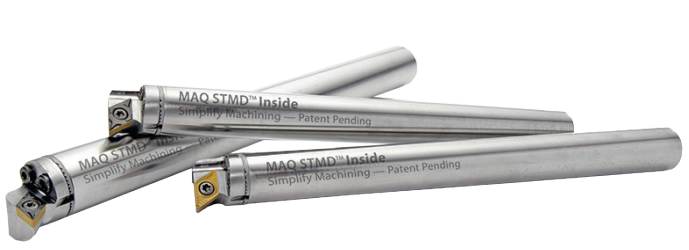

  • Utensili a Massa Attiva MAQ
  • Utensili a Massa Attiva MAQ

Utensili a Massa Attiva MAQ

Tecnologia per eliminare le vibrazioni nelle lavorazioni meccaniche. Utensili brevettati: - Autoregistranti - Plug & Play - Senza manutenzione

Vedi di più

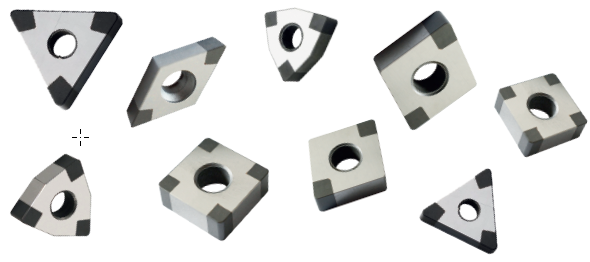

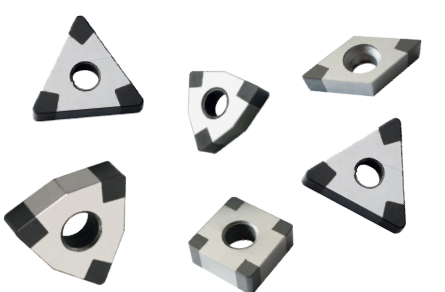

  • Inserti CBN
  • Inserti CBN

Inserti CBN

INSERTI CBN PER OPERAZIONI GRAVOSE INSERTI CON DIFFERENTI GEOMETRIE E RAGGI DISPONIBILI SU RICHIESTA

Vedi di più

  • Steli Antivibranti - Prolunghe in metallo duro
  • Steli Antivibranti - Prolunghe in metallo duro

Steli Antivibranti - Prolunghe in metallo duro

Le nostre prolunghe in metallo duro antivibranti di altissima qualità

Vedi di più

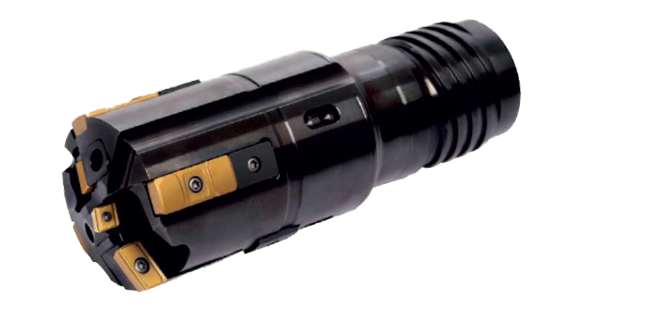

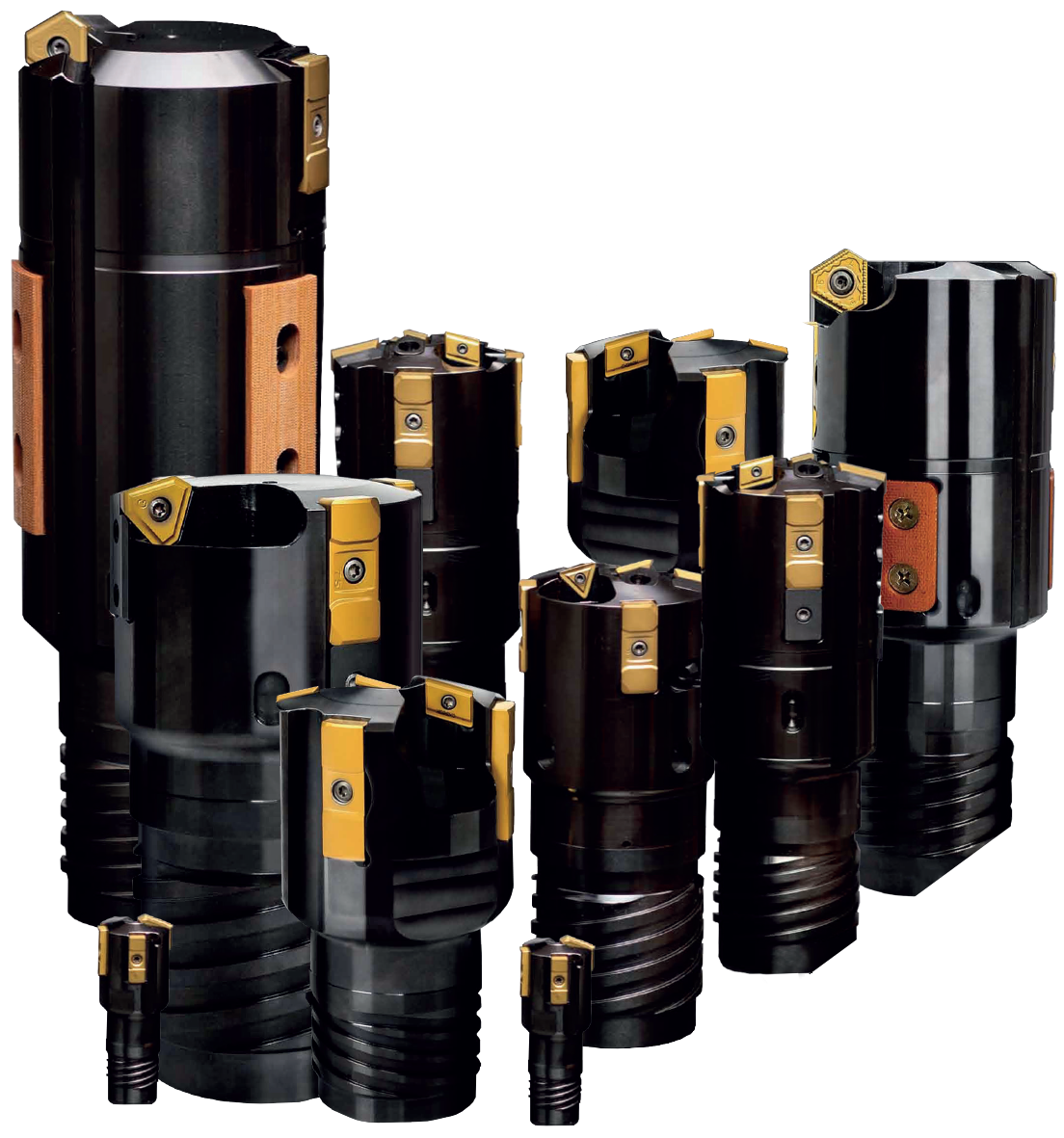

  • Teste di foratura e alesatura BTA
  • Teste di foratura e alesatura BTA

Teste di foratura e alesatura BTA

Teste di foratura e alesatura BTA TESTE DI FORATURA SISTEMA STS ED EJECTOR TESTE DI ALESATURA SISTEMA STS ED EJECTOR

Vedi di più

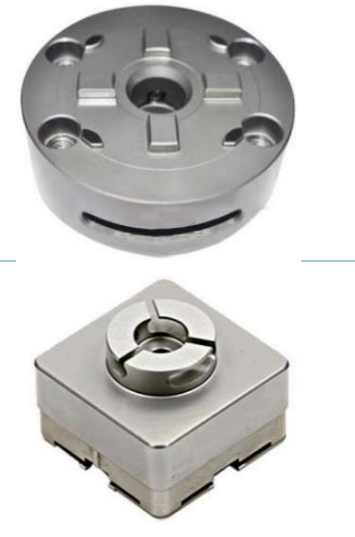

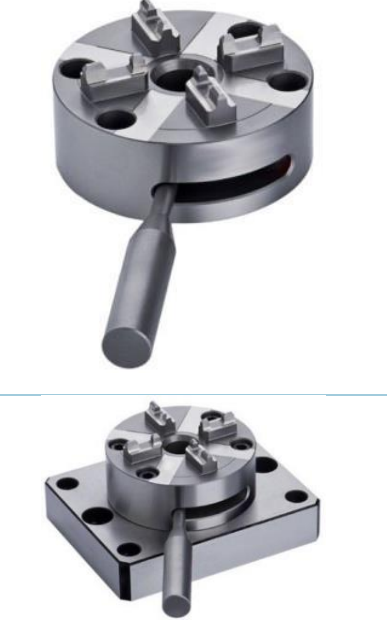

  • Prodotti sistemi EDM WEDM
  • Prodotti sistemi EDM WEDM

Prodotti sistemi EDM WEDM

Prodotti sistemi EDM WEDM SISTEMI A TUFFO STAFFAGGI SISTEMI DI MISURA PALLET ACCESSORI MORSE PIANI MAGNETICI 2 SISTEMI A FILO SISTEMI DI ANCORAGGIO MORSE EDM A FILO STAFFE DI FISSAGGIO SET MORSE EDM A FILO SET DI STAFFAGGIO

Vedi di più

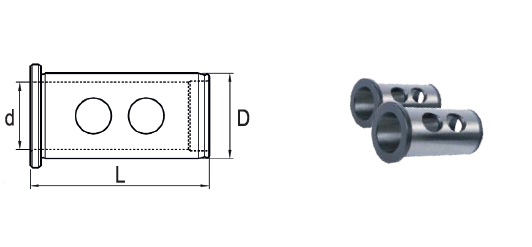

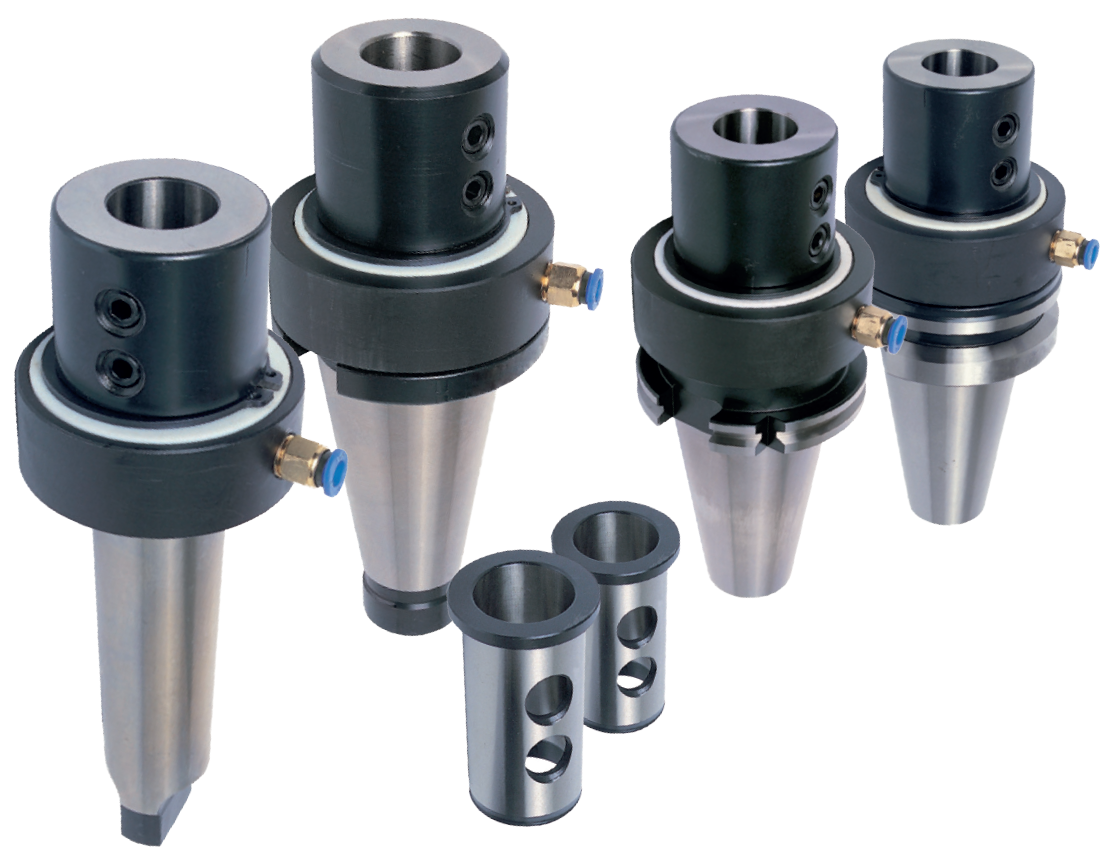

  • Adduttori Refrigerante
  • Adduttori Refrigerante

Adduttori Refrigerante

Adduttori Refrigerante

Vedi di più

Newsletter

Iscriviti alla nostra Newsletter per rimanere aggiornato sulle nostre novità.

Abilita il javascript per inviare questo modulo

APM-Trade

Via Armando Diaz, 7 - 31046 Oderzo (TV)

PIETRO  Tel.+393487155749

MICHELE Tel.+393495253257

Email: aluisio.snc@gmail.com

Qr Code
